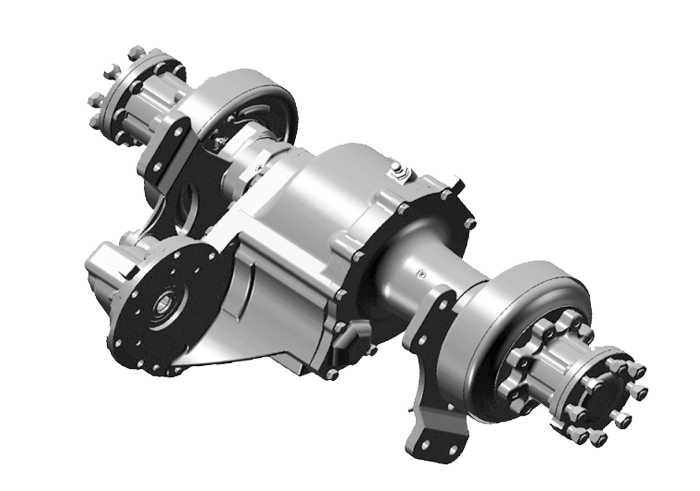

橋箱一體驅動橋
QX15B
QX25E
QX30A
性能優點
QX15B；QX25E；QX30A型號：
采用上懸式三級減速，輸出扭矩大；
H型布局，結構緊湊；
精密研磨齒輪，噪音低；
整橋出廠前做多項性能檢測；
整橋配套件如制動器、齒輪、半軸、軸承、密封件等均使 用業內名廠大牌產品；
適用于1-3T電動叉車。
規格參數
|
橋型號 |
額定載荷(Kg) |
總長度 |
輪輞距 |
輪輞安裝止口 |
輪輞分度圓直徑 |
輪輞螺栓 |
輪轂螺母 |
減速比 |
|
QX15B |
1500 |
1047 |
1029 |
φ100 |
φ145 |
M16x1.5 |
M16x1.5/60° |
25.27 |
|
QX25E |
2500 |
1099 |
1069 |
φ120 |
φ165 |
M18x1.5 |
M18x1.5/60° |
25.27 |
|
QX30A |
3000 |
1099 |
1069 |
φ150 |
φ200 |
M20x1.5 |
M20x1.5/SR22 |
26.16 |
